軋機軸承的精度介紹
2020-06-19來源:dmdbearing
軸承的精度分(主要)尺寸精度與旋轉精度。精度等級已標準化,分為P0級、P6級、P5級、P4級、P2級五個等級。
精度從0級起依次提高,對于一般軋機而言0級已足夠,但在有色金屬行業和高端冷軋,需要5級或更高的精度。

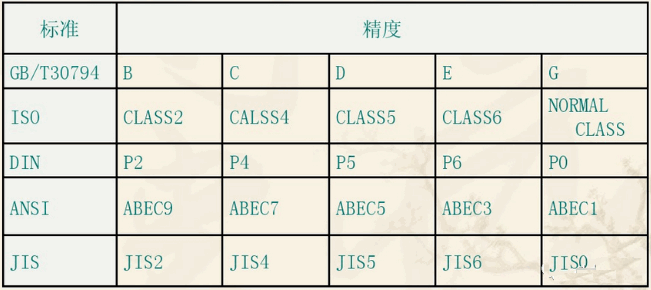

以上的精度等級雖然是以ISO標準為基準制定的,但其稱呼在各國標準中有所不同。
精度從0級起依次提高,對于一般軋機而言0級已足夠,但在有色金屬行業和高端冷軋,需要5級或更高的精度。
以上的精度等級雖然是以ISO標準為基準制定的,但其稱呼在各國標準中有所不同。

一般在軋機軸承上常用DIN標準代號來稱呼
1 尺寸精度(與軸及外殼安裝有關的項目)
1、內徑、外徑、寬度及裝配寬度的允許偏差
2、滾子組內復圓直徑及外復圓直徑的允許偏差
3、倒角尺寸的允許界限值
4、寬度的允許變動量
5、內外表面、滾動體、端面以及溝道粗糙度的允許界限值。
2 旋轉精度(與旋轉體跳動有關的項目)
1、內圈及外圈的允許徑向跳動和軸向跳動
2、內圈的允許橫向跳動
3、外徑面傾斜度的允許變動量
4、推力軸承滾道厚度的允許變動量
5、圓錐孔的允許偏差和允許變動量
向心軸承(圓錐滾子軸承除外)、圓錐滾子軸承、推力軸承的尺寸公差標準各不相同,具體可查閱國家標準GB/T30794。
軸承的配合與公差有價值的地方有價值的內容就是:
1、軸承配合的原則
(1)軸承圓周方向必須支撐良好,才能充分發揮軸承的承載能力。
為此,內外圈都應采用較緊的配合。套圈是薄壁零件,配合間隙大時,受載后套圈將發生彎曲變形,影響內部的負荷和應力分布,產生應力集中,同時套圈的變形也影響旋轉的精度。
(2)受旋轉負荷的套圈不能在配合面上沿圓周方向發生滑動。但是,受固定負荷的套圈應有可能產生微小的轉動,緩慢改變受載區域。
(3)對游動端支承的非分離型軸承,應允許一個套圈(一般是外套)相對配合面能進行軸向移動,該套圈的配合應松一些。
(4)不能因為配合過盈量太大,導致軸承游隙為負值甚至滾支體被卡死。
(5)配合零件必須符合要求的精度。軸承套圈是薄壁零件,軸頸或孔的開關誤差將會傳遞到滾道上,等于降低了軸承的精度。
(6)軸承安裝和拆卸方便。有此軋輥軸承,套圈隨很重的旋轉負荷,但由于頻繁的裝拆也選用松的配合。
2、軸承與軸和外殼孔的配合
軸承與軸的配合采用基孔制,軸承與外殼孔的配合采用基軸制。軸承與軸的配合與機器制造業中所采用的公差配合制度不同,軸承的內徑公差多為負公差。因此,在采用相同的配合的條件下,軸承內徑的配合比通常的配合較為緊密。軸承外徑的公差雖然也為負公差,但其公差取值與一般公差制度也不相同。
1 尺寸精度(與軸及外殼安裝有關的項目)
1、內徑、外徑、寬度及裝配寬度的允許偏差
2、滾子組內復圓直徑及外復圓直徑的允許偏差
3、倒角尺寸的允許界限值
4、寬度的允許變動量
5、內外表面、滾動體、端面以及溝道粗糙度的允許界限值。
2 旋轉精度(與旋轉體跳動有關的項目)
1、內圈及外圈的允許徑向跳動和軸向跳動
2、內圈的允許橫向跳動
3、外徑面傾斜度的允許變動量
4、推力軸承滾道厚度的允許變動量
5、圓錐孔的允許偏差和允許變動量
向心軸承(圓錐滾子軸承除外)、圓錐滾子軸承、推力軸承的尺寸公差標準各不相同,具體可查閱國家標準GB/T30794。
軸承的配合與公差有價值的地方有價值的內容就是:
1、軸承配合的原則
(1)軸承圓周方向必須支撐良好,才能充分發揮軸承的承載能力。
為此,內外圈都應采用較緊的配合。套圈是薄壁零件,配合間隙大時,受載后套圈將發生彎曲變形,影響內部的負荷和應力分布,產生應力集中,同時套圈的變形也影響旋轉的精度。
(2)受旋轉負荷的套圈不能在配合面上沿圓周方向發生滑動。但是,受固定負荷的套圈應有可能產生微小的轉動,緩慢改變受載區域。
(3)對游動端支承的非分離型軸承,應允許一個套圈(一般是外套)相對配合面能進行軸向移動,該套圈的配合應松一些。
(4)不能因為配合過盈量太大,導致軸承游隙為負值甚至滾支體被卡死。
(5)配合零件必須符合要求的精度。軸承套圈是薄壁零件,軸頸或孔的開關誤差將會傳遞到滾道上,等于降低了軸承的精度。
(6)軸承安裝和拆卸方便。有此軋輥軸承,套圈隨很重的旋轉負荷,但由于頻繁的裝拆也選用松的配合。
2、軸承與軸和外殼孔的配合
軸承與軸的配合采用基孔制,軸承與外殼孔的配合采用基軸制。軸承與軸的配合與機器制造業中所采用的公差配合制度不同,軸承的內徑公差多為負公差。因此,在采用相同的配合的條件下,軸承內徑的配合比通常的配合較為緊密。軸承外徑的公差雖然也為負公差,但其公差取值與一般公差制度也不相同。
